产品名称:Z45X消防专用信号闸阀
产品标签:闸阀,消防专用信号闸阀
更新时间:2019/5/14 11:22:47
上一个产品: Z41F46氟塑料衬里楔式闸阀
下一个产品:API美标闸阀
在线客服:
在线订购:在线订购
产品详情
Z45X消防专用信号闸阀产品概述:
消防专用信号闸阀常应用于自动喷水消防管路系统,来临界控供水管路,可以远地指示阀门开度。升杆式闸阀及附开度指示闸阀也经常应用于消防系统,如果闸阀装置位置离地面较高时,一般使用升杆闸阀,可以明显指示闸阀开度,若装置位置较低。则需用付开度指示闸阀。
信号闸阀 主要技术参数公称压力:1.0~2.5MPa
公称通径:50~400mm
事情温度:0~120℃
适用介质:水、油、气等
法兰标准:GB/T17241.6GB9113
试验标准:GB13927API598

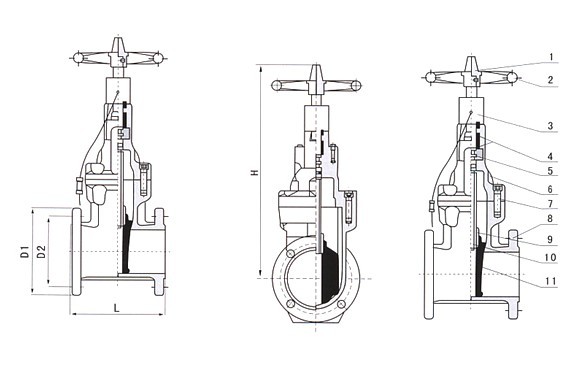

信号闸阀 主要零件质料
NO
|
零件名称
|
材质
|
1
|
传动帽
|
球墨铸铁、铸钢
|
2
|
手轮
|
可锻铸铁
|
3
|
防尘罩
|
塑料
|
4
|
密封圈
|
丁腈橡胶、三元乙丙
|
5
|
止推轴承
|
锡青铜
|
6
|
阀盖
|
灰铸铁、球墨铸铁、铸钢
|
7
|
螺栓
|
碳钢、不锈钢
|
8
|
阀体
|
碳钢、球墨铸铁、铸钢
|
9
|
铜螺母
|
锡青铜
|
10
|
阀杆
|
不锈钢
|
11
|
阀瓣
|
球墨铸铁+三元乙丙或丁腈橡胶
|
![]() |
信号闸阀 主要外形连接尺寸
DN
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
L
|
178
|
190
|
203
|
229
|
254
|
267
|
292
|
330
|
356
|
381
|
406
|
432
|
457
|
508
|
H(全开)
|
732
|
773
|
820
|
870
|
915
|
1003
|
1110
|
1263
|
1360
|
1550
|
1610
|
1900
|
1938
|
2130
|
